Vlastnosti výrobku

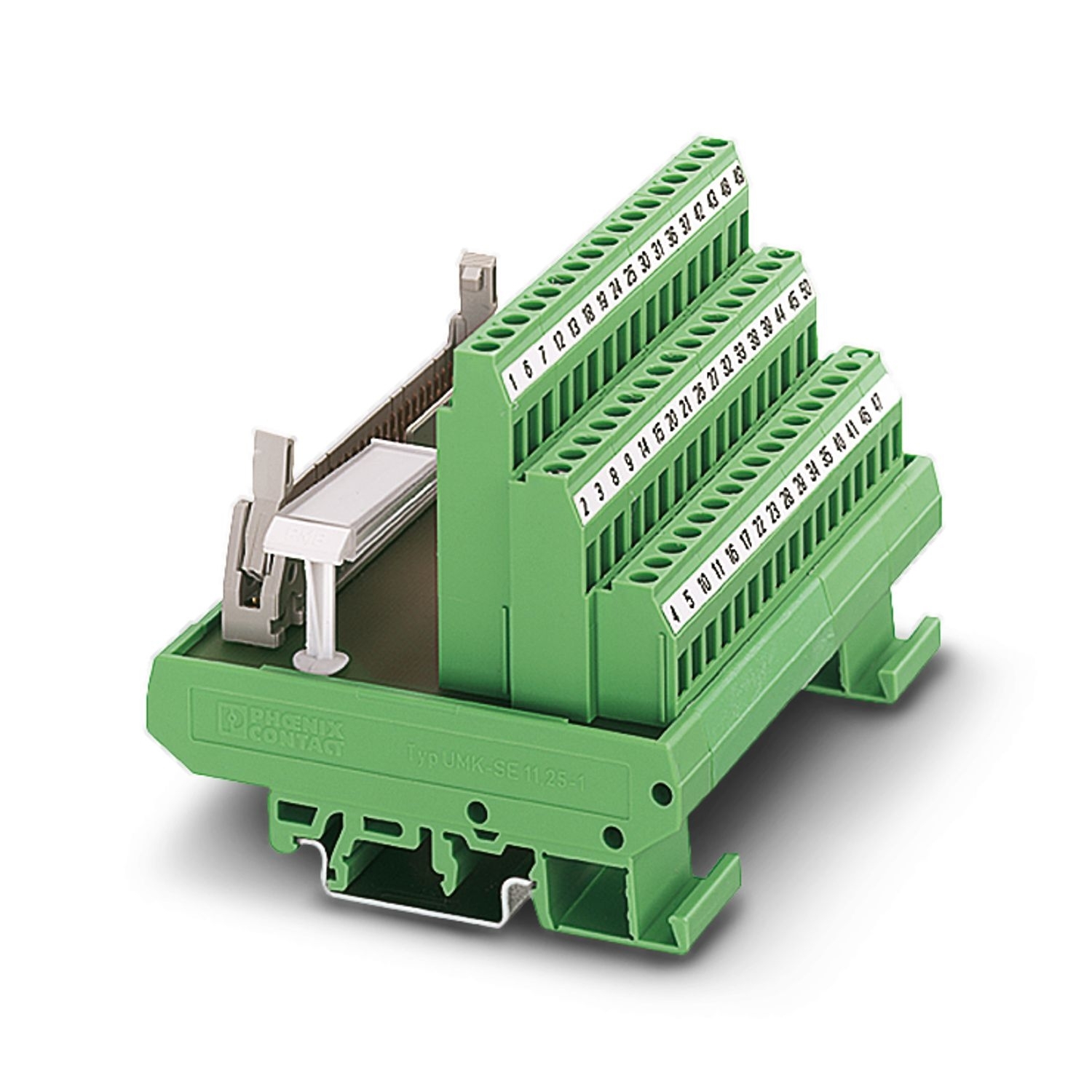

Typ produktu Předávací modul
Produktová řada VARIOFACE
Počet pólů 40
Počet kanálů 32
Izolační vlastnosti: Vzdušné dráhy a dráhy plazivých proudů
Izolace Funkční izolace
Kategorie přepětí II
Stupeň znečištění 2
Elektrické vlastnosti
Provozní napětí (AC) ≤ 30 V AC
Provozní napětí (DC) ≤ 60 V DC
Proud (na každou větev) ≤ 1 A
Vzdušné dráhy a dráhy plazivých proudů
Izolační pevnost 63 V
Jmenovité rázové napětí 0,6 kV (1,2 / 50 μs)
Podporovaná řídicí jednotka ALLEN-BRADLEY SLC 500
Vhodná V/V karta 1746 OB 32
1746 OV 32
1746 IB 32
1746 IV 32
Data připojení
Přípojka 1 (úroveň řízení)
Přípojka podle normy IEC 60603-13
Typ připojení IDC/FLK lišta s trny
Počet přípojek 1
Počet pólů 40
Cykly zapojení > 50
Rozteč 2,54 mm
Přípojka 2 (úroveň pole)
Typ připojení Šroubové připojení
Délka odizolování 7 mm
Závit šroubu M3
Počet pólů 40
Průřez vodiče tuhý 0,2 mm² ... 4 mm²
Průřez vodiče, tuhé (2 vodiče se stejným průřezem) 0,2 mm² ... 1,5 mm²
Průřez vodiče ohebný 0,2 mm² ... 2,5 mm²
0,25 mm² ... 1,5 mm² (Koncovka vodiče bez plastové objímky)
0,25 mm² ... 2,5 mm² (Koncovka vodiče s plastovým pouzdrem)
Průřez vodiče flexibilní (2 vodiče se stejným průřezem) 0,2 mm² ... 1,5 mm²
0,2 mm² ... 0,75 mm² (Koncovka vodiče bez plastové objímky)
0,5 mm² ... 0,5 mm² (Koncovka vodiče TWIN s plastovou objímkou)
Průřez vedení AWG 24 ... 12
Utahovací moment 0,5 Nm ... 0,6 Nm
Rozteč 5,08 mm
