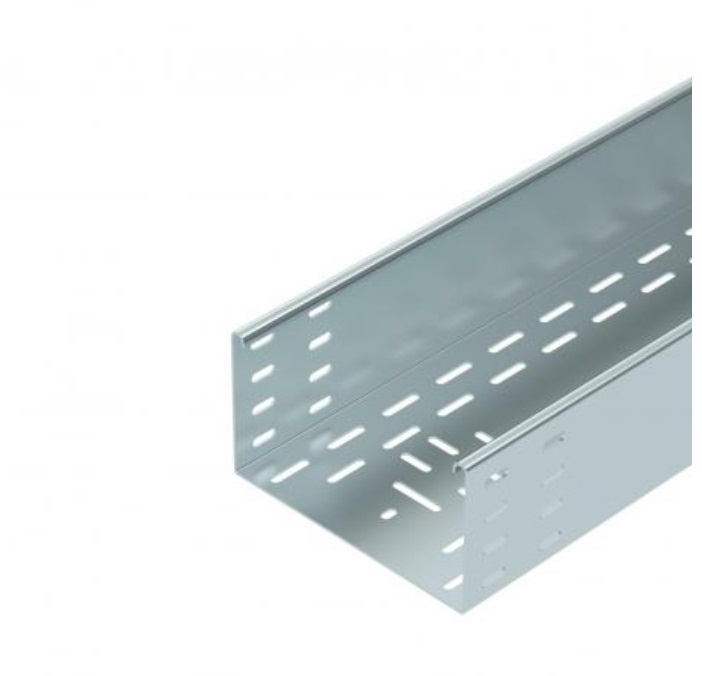

6061983 BKRS 1120 FS Kabelový žlab BKRS, pochozí, 110x200x3000, Ocel, St, pásově zinkováno, DIN EN 10346

Technické údaje
Děrování bočnice Ne
Druh spojky kabelového nosného systému šroubovaný
Materiál Ocel
Montážní děrování ve dně Ano
Nerezová ocel, mořená Ne
Povrch pásově zinkováno
Provedení pro velká rozpětí Ne
Provedení spojky bez spojky
Rozměr 110x200x3000
Rozmístění otvorů NATO Ne
S vrchním dílem Ne
Tloušťka plechu 2 mm
Tloušťka plechu 0,08 in
Typ zkušebního zatížení podle IEC 61537 Typ II
Užitečný průřez 19600 mm²
Užitečný průřez 196 cm²
Zachování funkčnosti Ne

Rozměry
Délka 10 ft
Délka 3000 mm
Rozměr H 110 mm
Rozměr B 200 mm
Rozměr L 3000 mm
Šířka 8 in
Šířka 200 mm
Výška 4 in
Výška 110 mm

Zatížení
Vzdálenost podpěr 1,5 m 5,07 kN/m
Vzdálenost podpěr 2,0 m 4,75 kN/m
Vzdálenost podpěr 2,5 m 2,73 kN/m
Vzdálenost podpěr 3,0 m 2 kN/m
