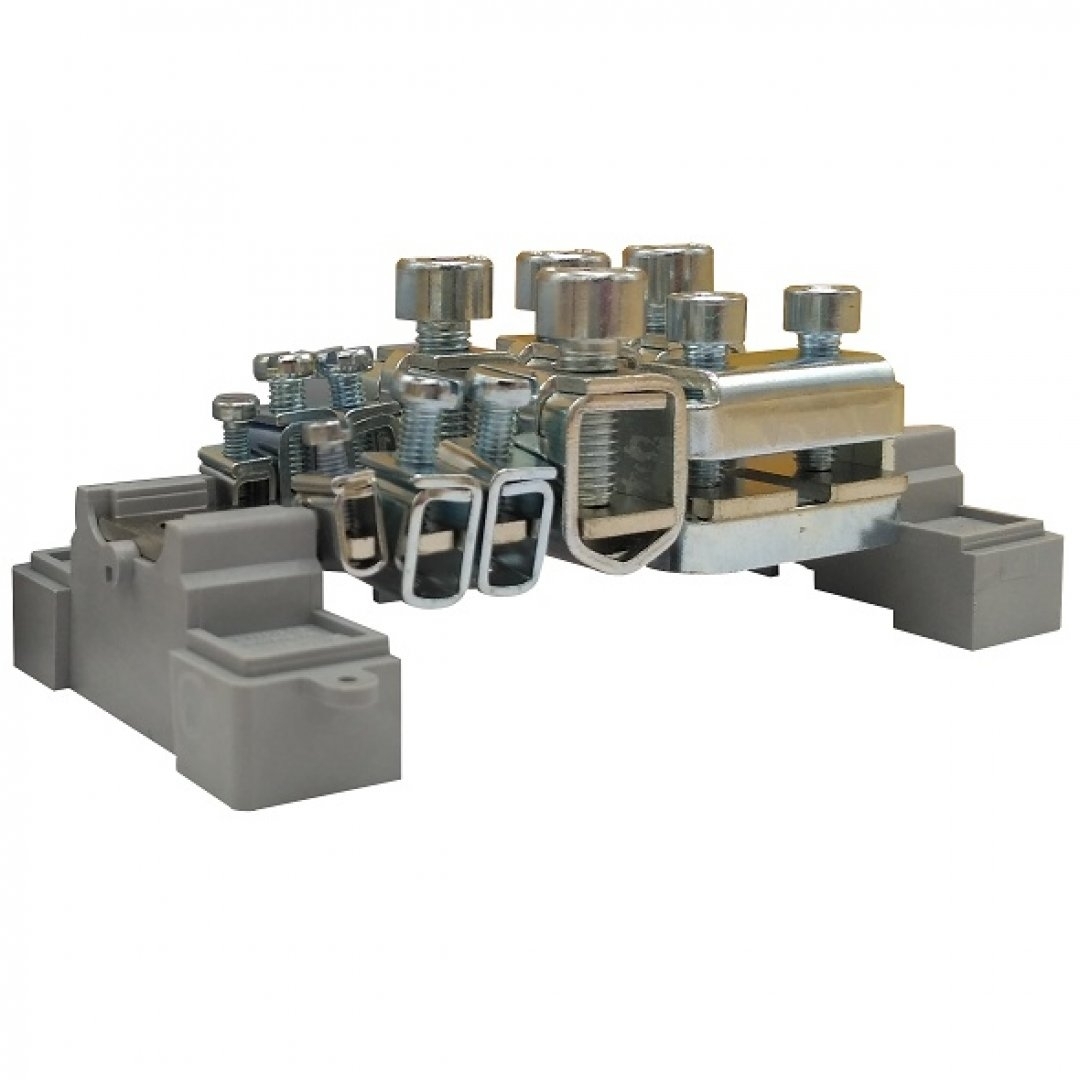

Ekvipotenciální svorkovnice EPS 1 bez krytu I223400

Kód produktu:	E13000000345
Kód dodavatele:	I223400
EAN:	8595155030061
Výrobce:	Elektro, výrobní družstvo v Bečově nad Teplou

Přidat k porovnání Poslat odkaz Dotaz k produktu

U dodavatele 81,00 KS

323,49 CZK s DPH / KS

267,35 CZK bez DPH

Hmotnost

0,29 kg

Poznámka k balení

Ekvipotenciální svorkovnice EPS 1
Hmotnost (g)	318 s krytem, 286 bez krytu

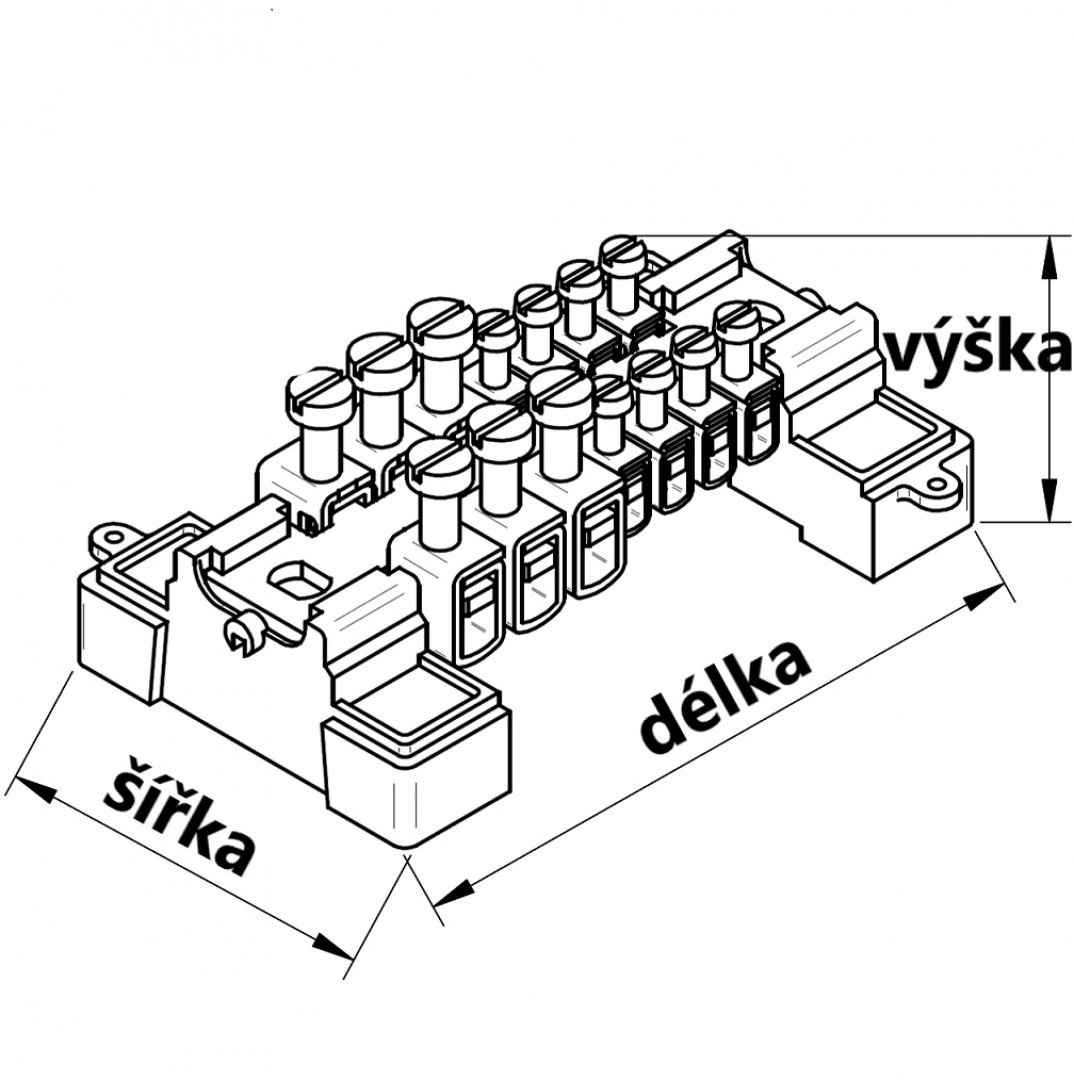

Šířka / výška bez krytu (s krytem) / délka (mm)	60 / 50 (60,5) / 125
Barevné provedení plastových částí	šedá
Upevnění (na stěnu apod.)	Doporučený šroub M5 s válcovou hlavou (min. L=40 mm). Rozteč montážních otvorů můstku svorkovnice: 103 mm.
možnost umístění (pouze bez krytu)	Elektroinstalační krabice KO 125 E, KT 250 L

Objednací číslo s krytem	I 223407
Objednací číslo bez krytu	I 223400

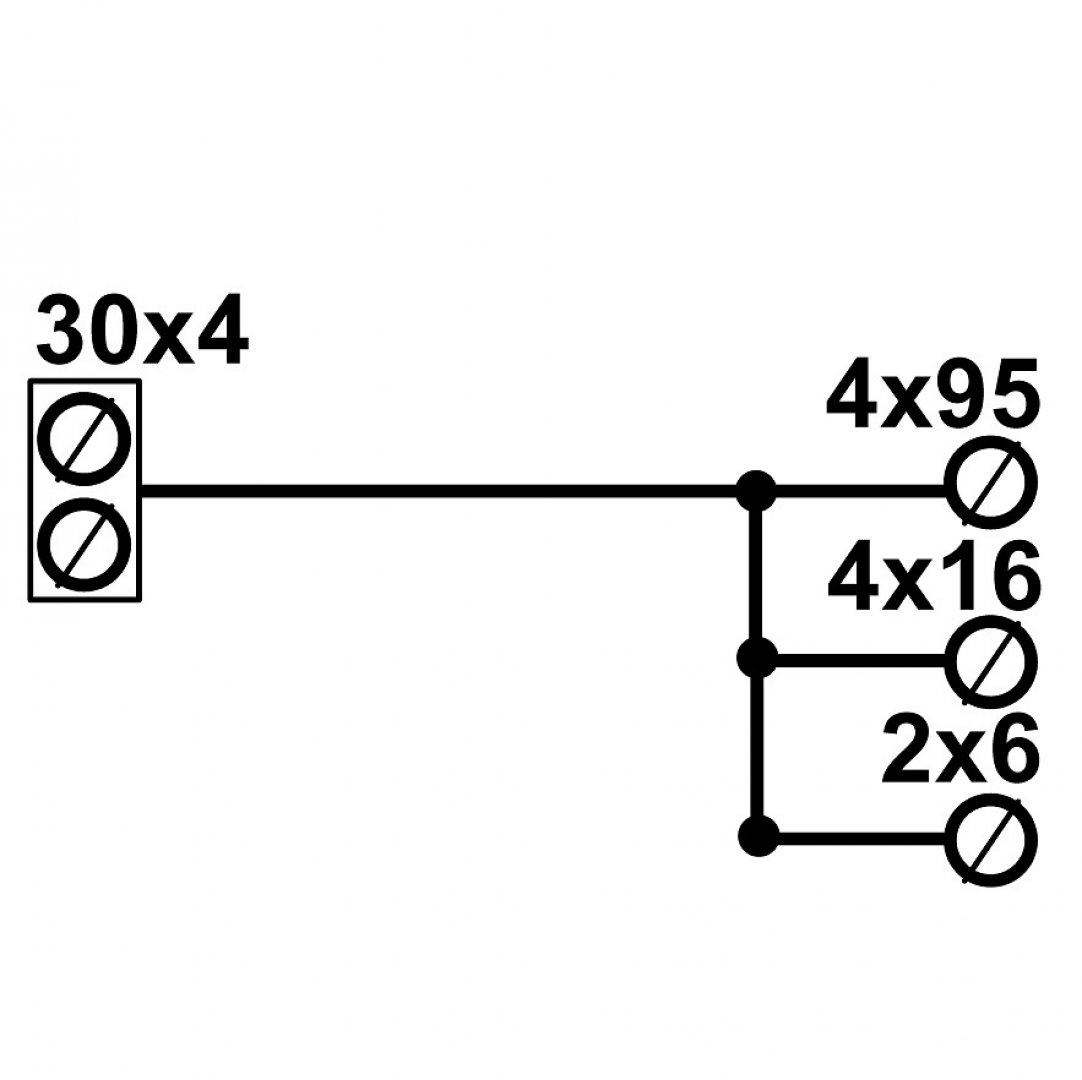

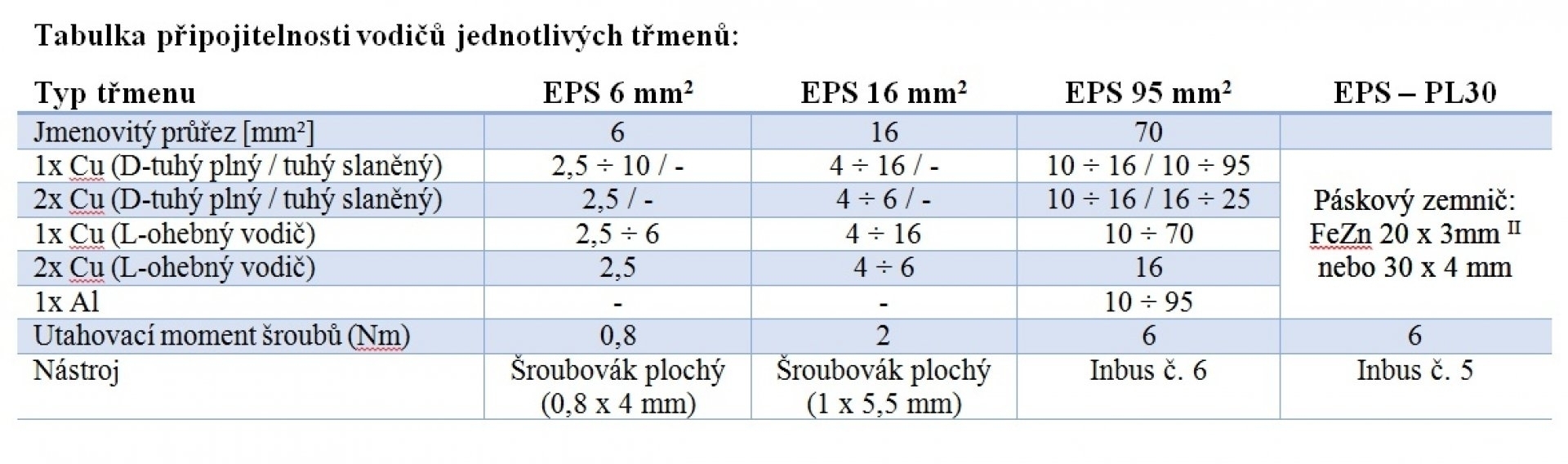

Typ třmenu		EPS1-6	EPS1-16	EPS1-95	EPS1-PL30
Rozsah upínaných vodičů (mm2)	Cu (D-plný tuhý) Cu (L-slaněný) Al	1x2,5-10;2x2,5 1x2,5-6;2x2,5 -	1x4-16;2x4-6 1x4-16;2x4-6 -	1x10-95;2x10-25 1x16-70;2x16 1x10-95	Pásový zemnič FeZn 20x3; 30x4 (max)
Počet třmenů ve svorkovnici EPS 1		2	4	4	1
Utahovací moment šroubů (Nm)		0,8	2	6	6
Doporučený typ šroubováku		plochý 0,8 x 4 mm	plochý 1 x 5,5 mm	imbus č. 6	stranový klíč č. 10
Poznámka: Při použití pásové oceli 20 x 3 mm je nutné pásek ve svorce umístit k jedné straně a dotáhnout pouze jedním šroubem. V případě potřeby lze svorku EPS 1-95 použít pro připojení kulatého vodiče FeZn o průměru 8 - 12 mm.

PARAMETRY
Typ třmenů - jejich počet ve svorkovnici EPS 6 mm² - 2 x
Typ třmenů - jejich počet ve svorkovnici EPS 16 mm² - 4 x
Typ třmenů - jejich počet ve svorkovnici EPS 95 mm² - 4 x
Typ třmenů - jejich počet ve svorkovnici EPS - PL30 (páskový zemnič FeZn 20x3 mm / 30x4 mm / drát Ø 8÷12 mm)
Způsob montáže podložka / krabice KT
Provozní teplota [°C] -25 - +55
Počet připojovacích míst 11
Počet pater 1
Možnost umístění (pouze bez krytu) Elektroinstalační krabice KO 125 E, KT 250 L
Norma EN 60974-7-1
Norma EN 62561-1
Třída N
Iimp 50 kA
Rozměry [mm] (šířka / výška / délka) 60 / 50 / 125
Hmotnost [g] 290
Balení (ks) 1
Barevné provedení plastových částí šedá
Poznámka 1 Doporučený šroub M5 s válc. hlavou (min. L = 40 mm). Rozteč montážních otvorů můstku svorkovnice: 103 mm
Poznámka 2 Při použití pásové oceli 20x3 mm je nutné pásek ve třmenu umístit k jedné straně a dotáhnout pouze jedním šroubem.
Poznámka 3 V případě potřeby lze třmeny EPS 95 použit pro připojení kulatého vodiče FeZn o Ø 8÷12 mm.
