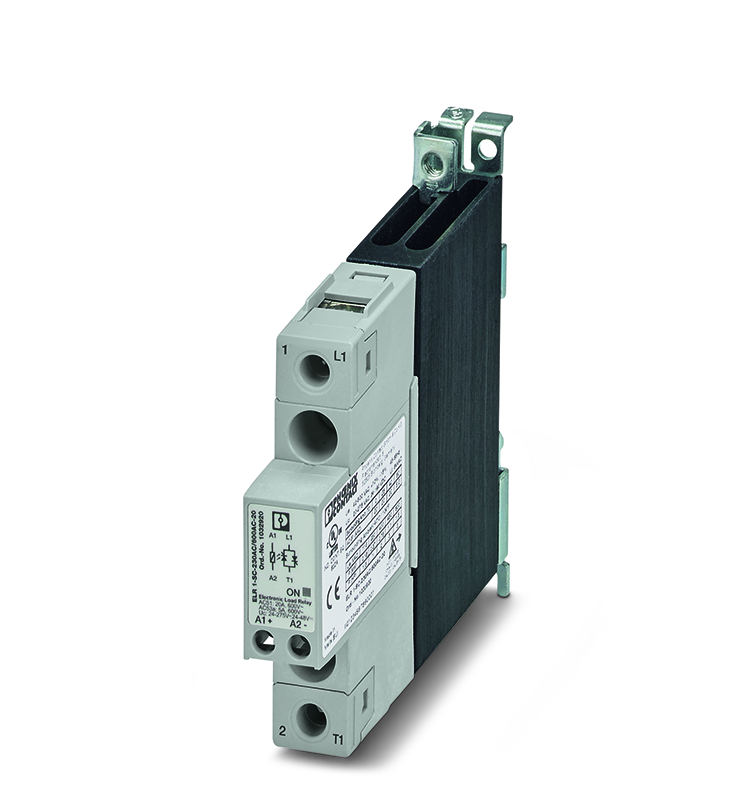

1032920 Polovodičový stykač - ELR 1-SC-230AC/600AC-20
Popis:
1fázový polovodičový stykač, vstupní napětí: 230 V AC, výstupní proud: 20 A, spínač při průchodu napětí nulou
PARAMETRY:
| Rozměry |
|
| Šířka |
18 mm |
| Výška |
110 mm |
| Hloubka |
103 mm |
| |
|
| Podmínky okolí |
|
| Teplota prostředí (provoz) |
-30 °C ... 70 °C |
| Teplota prostředí (skladování/přeprava) |
-40 °C ... 80 °C |
| |
|
| Vstupní data |
|
| |
|
| Název vstupu |
Vstup řízení |
| Jmenovité ovládací napětí UC |
230 V AC |
| Oblast ovládacího napětí |
24 V AC ... 275 V AC |
| |
24 V DC ... 190 V DC |
| Jmenovitý ovládací proud IC |
cca. 17 mA |
| Práh sepnutí |
≤ 5 V AC/DC (Signál „0“) |
| |
≥ 20 V AC/DC (Signál „1“) |
| Přenosová frekvence |
6 Hz |
| Ukazatel provozního napětí |
LED zelená |
| |
|
| Výstupní data – výstup zátěže |
|
| Název výstupu |
Výstup zátěže |
| rozsah provozního napětí |
42 V AC ... 660 V AC |
| Rozsah zatěžovacího proudu |
150 mA ... 20 A (viz snížení výkonu) |
| Jmenovitý provozní proud při AC-51 |
20 A |
| Jmenovitý provozní proud při AC-53a |
5 A (TA = 25 °C) |
| |
5 A (TA = 40 °C) |
| Svodový proud |
< 3 mA (při vypnutí) |
| Zbytkové napětí |
< 1 V |
| Rázový proud |
325 A (t = 10 ms) |
| Ochranný název |
Varistor |
| |
|
| Všeobecné |
|
| |
|
| Montážní poloha |
svisle (nosná lišta vodorovně) |
| Pokyn pro montáž |
osaditelné v odstupu ≥ 22,5 mm |
KOMPLETNÍ TECHNICKÉ PARAMETRY V ODKAZE ZDE.
