Specifikace
Základní popis

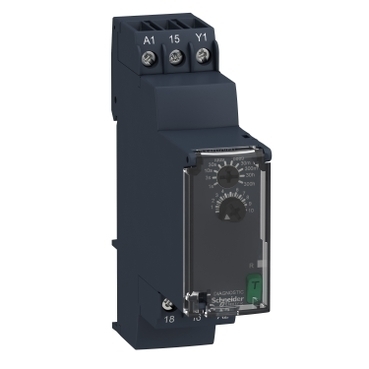

výrobková řada: Harmony Timer Relays
typ diskrétního výstupu: Reléový
typ produktu nebo součásti: Modulární časové relé
označení přístroje: RE22
jmenovitý výstupní proud: 8 A
Doplňky
typ a složení kontaktu: 1 V/Z časově zpožděný kontakt, bez kadmia
typ časového zpoždění: Power on-delay
rozsah časového zpoždění: 3...30 s, 30...300 s, 10...100 s, 0,05...1 s, 1...10 s, 30...300 h, 30...300 min, 0,3...3 s, 3...30 h, 3...30 min
typ ovládání: Otočná páčka, Diagnostické tlačítko
[Us] jmenovité napájecí napětí: 24...240 V AC/DC 50/60 Hz
Release input voltage: <= 2,4 V
rozsah napětí: 0,85...1,1 Us
frekvence sítě: 50...60 Hz +/- 5 %
připojení – svorky
Šroubové svorky, 1 x 0,5...1 x 3,3 mm² (AWG 20...AWG 12) pevný bez kabelové koncovky
Šroubové svorky, 2 x 0,5...2 x 2,5 mm² (AWG 20...AWG 14) pevný bez kabelové koncovky
Šroubové svorky, 1 x 0,2...1 x 2,5 mm² (AWG 24...AWG 14) ohebný s kabelovou koncovkou
Šroubové svorky, 2 x 0,2...2 x 1,5 mm² (AWG 24...AWG 16) ohebný s kabelovou koncovkou
kroutící moment: 0,6…1 N.m podle IEC 60947-1
materiál pouzdra: Samozhášecí
opakovatelná přesnost: +/- 0,5 % podle IEC 61812-1
teplotní odchylka: +/- 0,05 %/°C
odchylka napětí: +/-0,2 %/V
přesnost nastavení časového zpoždění: +/- 10 % z plného rozsahu při 25 °C podle IEC 61812-1
Control signal pulse width: 100 ms s paralelní zátěží, 30 ms
izolační odpor: 100 MΩ při 500 V DC podle IEC 60664-1
Recovery time: 120 ms na vypnutí
odolnost proti mikropřerušením: 10 ms
příkon (VA): 3 VA při 240 V AC
příkon (W): 1,5 W při 240 V DC
spínací schopnost (VA): 2000 VA
minimální spínací proud: 10 mA při 5 V DC
maximální spínací proud: 8 A
maximální spínací napětí: 250 V AC
elektrická životnost: 100000 cykly, 8 A při 250 V, AC-1, 100000 cykly, 2 A při 24 V, DC-1
mechanická životnost: 10000000 cykly
Rated impulse withstand voltage: 5 kV pro 1,2…50 µs podle IEC 60664-1
Power on delay: 100 ms
povrchová vzdálenost: 4 kV/3 podle IEC 60664-1
kategorie přepětí: III podle IEC 60664-1
bezpečnostní data: MTTFd = 308.2 let, B10d = 280000
poloha montáže: Libovolná poloha
montážní držák: 35 mm DIN lišta podle IEC 60715
signalizace stavu LED
Zelená LED podsvícení (trvalá) pro číselník s ukazatelem
Žlutá LED (trvalá) pro napájení výstupního relé
Žlutá LED (rychlé blikání) pro probíhá časování a výstupní relé je odpojeno
Žlutá LED (pomalé blikání) pro probíhá časování a výstupní relé je napájeno
dostupné funkce: A- Power on-delay relay-1 V/Z, Aw- Power on-delay relay w/ retrigger/restart-1 V/Z
šířka: 22,5 mm
hmotnost přístroje: 0,1 kg
typ ovládání: With test button
number of functions: 2
